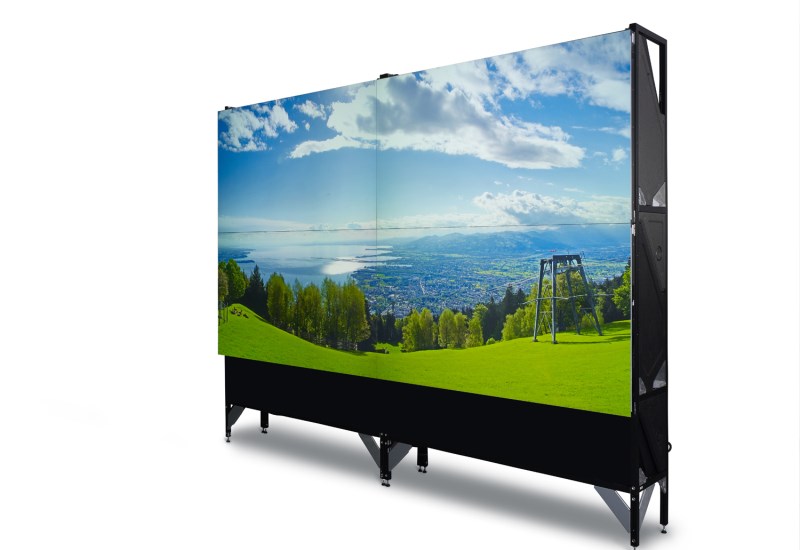

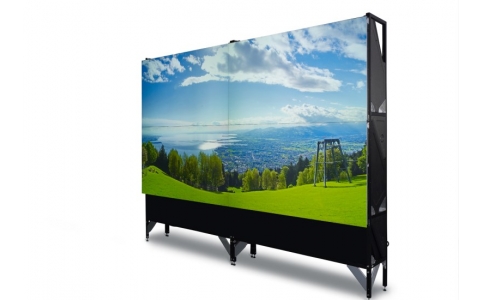

產品概述
采用全新的LED光源，TI 最新 0.65" LVDS DMD DLP ? 顯示芯片，具有超長壽命、高清晰度、高亮度、高對比度、色彩逼真的特點，達到世界領先水平。前所未有的超薄設計，所有安裝、檢修和維護作業都可以從正面完成，采用業界最先進的真空熱管散熱技術，將 LED 光源產生的熱量高效傳導，通過強排風散熱裝置快速散發，保證光機引擎長期穩定工作，保持亮度、色溫恒定。具有獨特的超高亮以及先進的冗余備份功能，集超長6 萬小時工作壽命、工作狀態實時監控及多項智能調整控制技術于一身，代表行業國際領先技術水平。
功能特性
l TI最新高端DLP技術；
l 全新LED光源技術；
l 3D梳狀濾波技術；
l DSC控制電路；
l 智能亮度數字調整；
l 色彩亮度自動調整功能；
l 內置圖像處理器；
l 獨立六軸調整機構；
l 防塵、散熱設計；
l 超薄箱體、可貼墻安裝；
l 安裝、維護正面完成。
LED光源
全系產品使用高純度紅、綠、藍三原色LED光源 三原色發光，實現寬色域（NTSC 112%） 摒棄分色輪，提高投影機可靠性 可實現低色溫，電視臺可用 即點即亮 | LED光源系統無汞污染，保護環境 功耗/光轉換率高，節約能源 由于DLP單元顯示原理是采用背投 式幕布投影成像，人眼不會直接看到光 源，長時間觀看，不會產生類似于LED屏 直接看到點光源對眼睛的刺激效應。 |
冗余光源 多種冗余的LED電路驅動設計 3×6點陣式，RGB獨立光源 RGB每種光源采用獨立的驅動電路 每個顏色的6個LED燈都采用獨立電路驅動 即使有一顆LED光源故障，確保屏幕正常顯示使用 壽命長達100,000小時 電源模塊冗余：采用模塊化冗余電源設計。（選配） |
|
大口徑長壽命單反級專業鏡頭
直徑120mm單反級的大口徑鍍膜鏡頭
質地如水晶般晶瑩透亮
能夠保證鏡頭的大通光量
使畫面在色彩、亮度、對比度、均勻性方面上都有大幅度提升
可以有效防止圖像邊緣出現畸變及畫質降低
大廣角鏡頭，可以有效減小投影單元的厚度，減小對空間的需求。
鏡頭的封裝材料選用高規格的金屬材料
確保鏡頭固定部分在溫度變化的情況不會產生類似塑料材質那樣的任何熱脹冷縮而帶來的變形，確保焦距恒定如一
通過高精度的制造和專業的材質，鏡頭的使用壽命可以確保十數年穩定使用。
|
|  |
高規格屏幕 全系產品標配丹麥原產DNP出品的專用背投單元用屏幕 DNP是世界上最頂級的屏幕制造商 高檔材料制成，屏幕輕巧堅固 所有屏幕均在丹麥生產 成像幕加入特殊黑色線粒體，屏幕視覺效果黑、對比度高 為每款Viamax不同規格的鏡頭均定制不同規格屏幕，完美 匹配不同焦距 |
|
水平垂直散熱系統、散熱片、導熱管散熱技術
同時擁有水平垂直散熱系統、散熱片、導熱管散熱技術
可以有效控制引擎溫升，確保顯示效果
單元采用水平和垂直方向獨立散熱通道技術
確保整個顯示墻的溫差在2℃以內
同時最大程度的降低所有光學組件的積灰現象。
|
|
|
水平垂直風道散熱系統 右進左出，單向流動 冷熱風無交叉 煙道抽風效果，加速散熱 上下層溫差<0.5℃ | 導熱管散熱技術 比單純的液冷技術更為可靠 沒有安全隱患 8mm純銅熱管，高效導熱 每色LED燈組配備一套4根熱管 | 高密度散熱鰭片 |
電動調整
TCNP顯示單元產品標配反置式全電動機械六軸調整平臺配合前維護單元，
通過網絡即可進行機械六軸調整，產品的使用可大大提高調試精度和效率。
調試便捷，提高效率，無需前后奔跑
提高調試精度，達到像素級調試
多種控制方式（遙控器、手機、電腦）
減小屏幕機構損耗
像素點無損調整
復合材料幕框結構
幕框由復合材料構成，最大程度的減低熱漲冷縮現象對大屏幕系統的影響
保證溫度變化下的屏幕安全性
提高屏幕的平整度
減小屏幕的拼縫＜0.8mm
比傳統幕框重量降低70%
超靜音
內置4個溫度傳感器
內置磁懸浮超靜音風扇，單元噪音＜20dB
風扇轉速1200轉/分~3000轉/分，自動調整
Cube2結構
創新設計的Cube2結構，提高安裝便利性，節省運輸空間需求和成本。
采用Cube2箱體結構，運輸成本和碳排放比傳統DLP產品下降了45%
| 顯示技術 | DLP技術（單片0.65" LVDS DMD芯片) | DLP技術（單片0.65" LVDS DMD芯片) |
| 物理分辨率 | HD(1920×1080像素） | HD(1920×1080像素） |
| 屏幕尺寸 | 70寸 | 60寸 |
| 屏幕寬度A（mm） | 1550.2 | 1334 |
| 屏幕高度B（mm） | 872 | 750 |
| 屏幕厚度D（mm） | 570 | 495 |
| 輸出亮度 | 1200ANSI | 1200ANSI |
| 對比度 | 2500:1（靜態） | 2500:1（靜態） |
| 均勻度 | >95% | >95% |
| 色溫 | 3200K/6500K/7500K/9300K | 3200K/6500K/7500K/9300K |
| 光源 | LED冗余光源 | LED冗余光源 |
| 燈泡平均壽命 | 60000小時 | 60000小時 |
| 掃描頻率 | 水平：15kHz-120kHz | 水平：15kHz-120kHz |
| 垂直：24Hz-120Hz | 垂直：24Hz-120Hz | |
| 輸入接口 | 數字RGB1：DVI-I | 數字RGB1：DVI-I |
| RS232C：D-Sub 9p | RS232C：D-Sub 9p | |
| RS422：RJ45 | RS422：RJ45 | |
| 輸出接口 | 數字RGB：DVI-D | 數字RGB：DVI-D |
| RS422：RJ45 | RS422：RJ45 | |
| 控制 | RS232C、RS422、遙控 | RS232C、RS422、遙控 |
| 電源 | AC100V—240±10%V 50/60±1Hz | AC100V—240±10%V 50/60±1Hz |
| 功率 | 170W | 170W |
| 工作溫度 | 0℃--40℃，建議最佳工作溫度22℃±5℃ | 0℃--40℃，建議最佳工作溫度22℃±5℃ |
| 工作濕度 | 10%--90% （無凝露） | 10%--90% （無凝露） |
拼接屏是完整的成品，即掛即用，安裝就像搭積木一樣簡單，單個或多個液晶屏的拼接使用及安裝都非常簡單。拼接屏四周邊緣僅有9mm的寬度，拼接屏表面還帶鋼化玻璃保護層、拼接屏內置智能溫控報警電路及特有的“快散”散熱系統。拼接屏應有盡有，不僅適應數字信號輸入，對模擬信號的支持也非常獨到，另外拼接屏信號接口多，利用拼接屏技術實現了模擬信號與數字信號同時接入，最近的一種BSV拼接屏技術還可以實現3D智能效果。拼接屏系列產品采用獨有的以及世界最前沿的數字處理技術， 讓用戶真正體驗全高清大屏幕效果。
